UF型单机袋除尘器

一、 概述

UF单机袋收尘器是消化吸收美国富乐公司技术的基础上，经改进设计而成的一种小型袋式收尘器。这种收尘器与国内其它单机收尘器相比，其特点是震打清灰摇摆装置清灰能力较强，在入口浓度较大，达100g/Nm3时，出口排放浓度100mg/Nm3，除尘效率可达99.9% ，具有经济实用、结构紧凑、安装容易、维护方便等特点，主要用于各种库顶、库底、仓顶及各种输送设备等局部排放点和扬尘点的除尘净化。同时也适用其他行业的局部扬尘点的除尘。

该收尘器设计有多种形式，既可单机使用，又可多机组合，大风量、小风量皆可选用。多机组合时，也可用于小型球磨机、破碎机等连续工作点作为收尘设备。结构紧凑，体积小，高度低，可适于厂房内及设备上安装，也可室外安装。本厂还可提供耐腐蚀和耐高温的结构，适应不同用户需要。

二、结构特点

本单机袋收尘器由如下各部件组成：

1、 滤箱：包括壳体、花板、内滤式滤袋、挂袋钩和检修门。

2、 震打清灰摇摆装置：包括摇摆电机、连杆机构和摇摆轴等。

3、 风机部分：包括抽风机及皮带传动装置、电机、出风管。

4、 进风及排灰部件：按安装型式分为三种：

A型：在滤箱下部接灰斗和卸灰阀，并设有支柱。进风口设在灰斗上部。

B型：在滤箱下部敞开，作为进风口，又是排风口，花板旁设法兰。

C型：滤箱下部设有储灰箱，灰箱上部设进风口。

三、 工作原理

1、 过滤工况：含尘气体由进风口进入灰斗（A型）或灰箱（C型）或直接通过花板孔（B型）不同方式进入滤袋，粗颗粒由于重力作用和惰性沉降于灰斗、灰箱、仓内，细小粉尘被滤袋阻留于袋壁，净气通过滤袋流向出风管，被抽风机抽出而排入大气。

2、 清灰工况：随着过滤工况的进行，阻留于滤袋内表面的粉尘逐渐增加，气流通过的阻力也逐渐增大。当达到一定阻力值时（如1500Pa），需定期清灰，以使收尘器连续工作。具体清灰时根据需要，可以手动或自动控制，首先关闭抽风机，再开启震打清灰摇摆装置震击滤袋进行清灰，震落袋内粉尘与尘并。当阻力下降到一定值（如1000Pa）时，由手动或自动停止清灰，重新启动抽风机。除尘器又进入过滤状态，如此循环。

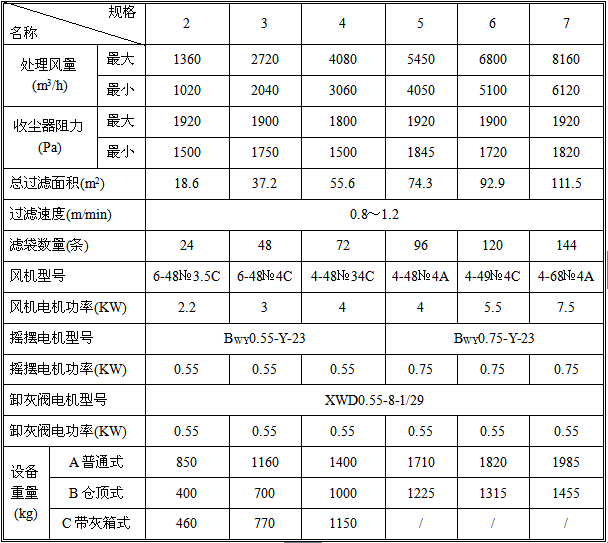

四、主要技术参及说明：
规格：该单机收尘器有2、3、4、5、6、7六个规格。
安装型式：其中2、3、4每种有A型、B型、C型三种安装型式；5、6、7每种有A 型、B型两种安装型式。
如需要连续运转，可采用多机组合型式。

五、供货说明

1、单机袋收尘器出厂前，已将风机、电机、减速机、摇动机构、灰斗、卸灰阀及支架组装好，现场只须就位即可。

2、对于比较大的规格，或有特殊要求时，可以箱体、灰斗、支承架等部件提供给用户，在现场装配。

供货时，会同时提供必要的技术说明、装配图、易损件图及部分配套件。
