筒仓快速定量装车系统

筒仓快速定量装车系统是一种由机、电、液、仪、为一体的新型给料设备。定量装车系统集成了车辆排队系统、IC卡识别、拦杆机自动控制，红外车位定位、自动装车、自动称重、自动票据打印，网络化查询和视频监控等功能。具有操作简单、数据安全、智能信息化高、防插队、界面简洁、简单高效等特点。适用于仓口自动快速装车、自动称重计量、网络化管理。

工作原理

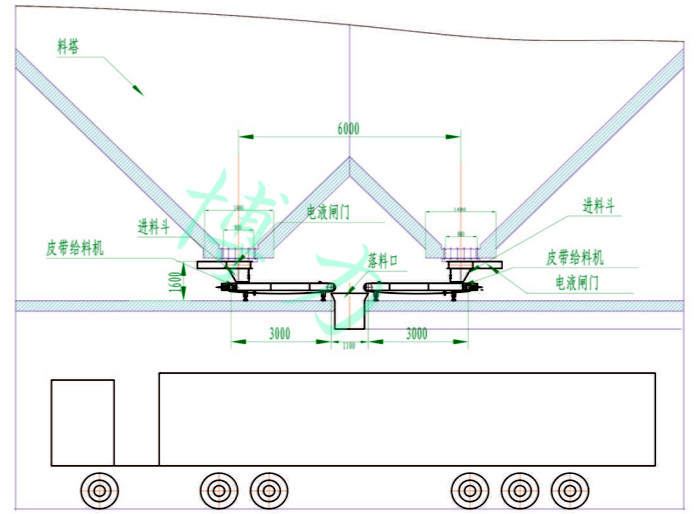

料仓内的散装物料经电液平板闸门、导料槽落入连续运转的环形胶带上，环形胶带下面安装有电子称重传感器，物料重量通过胶带作用于称重传感器上，产生一个正比于皮带载荷的电压信号并送至称重显示控制器。同时称重显示控制器接受由皮带机上安装的皮带速度传感器传输的速度脉冲信号、重量信号和速度信号经称重显示控制器积分运算，得出连续输出物料的瞬间流量值和累计重量值。称重显示控制器可按货物装载量设定给料量值，皮带机启动时变频器采用最大量工作频率。瞬时流量达到最大，当累计量达到设定给料量时经过PID调节，称重显示控制器输送4-20mA电流到变频器，变频器根据电流大小调节变频电机，从而降低皮带机转速使瞬时流量变小，当累计量达到设定给料量值时，称重显示控制器停止PID调节，皮带机停止运行工作，完成装车流程。

系统组成

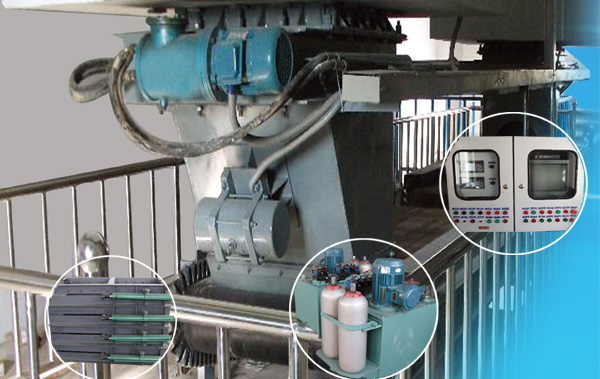

筒仓快速定量装车系统主要由液压系统、卸料系统、输送系统、计量系统、视频监控系统、计算机控制管理系统组成。液压系统主要由液压站、液压缸、胶管总成组成。卸料系统由电液闸门、导料槽、仓壁振动器组成。输送系统由皮带输送机、变频调速减速机、清扫器、防跑偏装置组成。计量系统由测速传感器、称重传感器、称重显示控制器等组成。视频监控系统由摄像头、摄像机、监视屏等组成。计算机控制管理系统由工业控制计算机、光电隔离通讯模块、称重管理软件等组成。

系统特点

电液闸门采用液压站控制，液压站配备蓄能器，当突然停电时，蓄能器瞬间释放能量使闸门自动关闭。具备了防跑仓功能。
