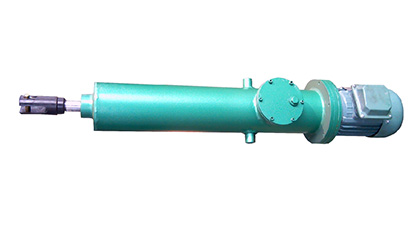

电液推杆

DYT型系列新型电动液压推杆（简称电液推杆、推杆）是本厂生产的国家专利产品。该产品适用于需要往复推、拉直线（或往复旋转一定角度）运动，也可用于需上升、下降或夹紧工作物的场所，并可进行远距离高空及危险地区的集中或程序控制。广泛应用于冶金、煤炭、电力、机械、粮食、水泥、化工、水利、运输等部门，是通用的动力源。该产品与电动液杆、气缸、液压缸相比、具有如下优点：

1、可以带负荷启动，而电动推杆很困难。

2、具有超负荷保护能力，不会损坏电机和机件。

3、同一台电液推杆其推、拉力可无级调节，因而驱动力范围广，这是电动推杆和气缸所无法实现的。

4、在推力和速度相同的情况下，消耗的电能远少于电动推杆。

5、采用全液压传动，动作灵敏、运行平稳，能有效缓冲外来的冲击力，行程控制准确，而气缸和电动推杆是做不到的。

6、采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装、维修。在恶劣 的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命比气缸和电动推杆长久。

7、投资小，气缸需建空矿站，液压缸需要液压站，而电液推杆不需任何附属设备。

工作原理

1、电液推杆是一种机电液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和压力源（油泵、电机等）组成，根据现场空间位置的大小电液推杆主要有四种结构形式（见下图）。电动机、油泵、液压控制阀和液压缸可装在同一轴线上，也可按需要装置在不同的轴线上。接通电动机电源，通过控制电动机正反转，使双向油泵输出压力油，经液压控制阀送至油缸，实现油缸活塞杆的往复运动。

2、液压控制阀组主要由溢流阀、液控单向阀等组成，也可以根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁、拉回自锁和推拉都自锁；整体推杆有水平使用、向上使用、向下使用等。

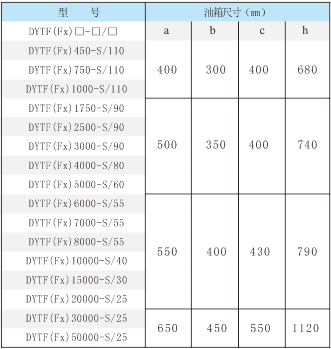

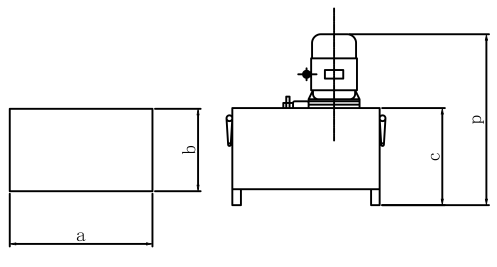

DYTF(DYTFX)型分离式电液推杆

配备说明

a、电液推杆配套电机功率不大于4kW时，油箱体带有搬运手提把手，无油箱清洗口；当配套功率大干4kW时，油箱带有起吊环，有油箱清洗口。

b、高压油管可根据用户实际需要配备（本厂配套限定2米)

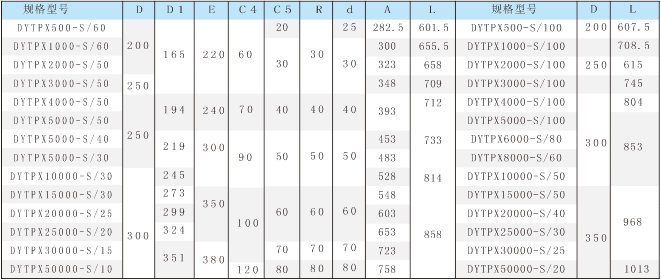

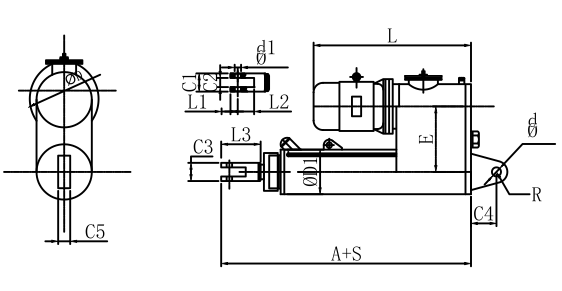

DYTPX型整体平行悬挂式电液推杆

注：

1、图中S为推杆行程，行程优选系列： 300/500/800/门1000/门1 500/2000(mm 1.

2、图中A+S值，用户可以自己确定。

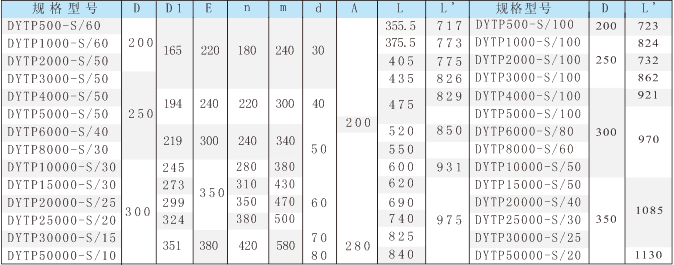

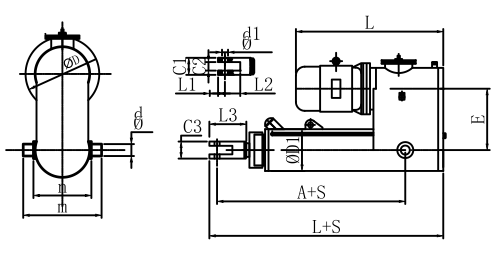

DYTP型整体平行摆动式电液推杆

注：

1、图中S为推杆行程，行程优选系列：300/500/800/门1000/门1 500/2000(mm 1.

2、图中A+S值，用户可以自己确定。

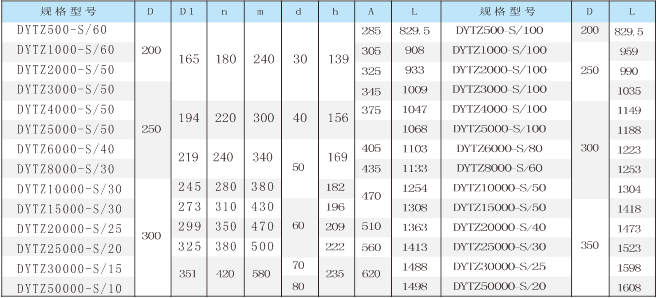

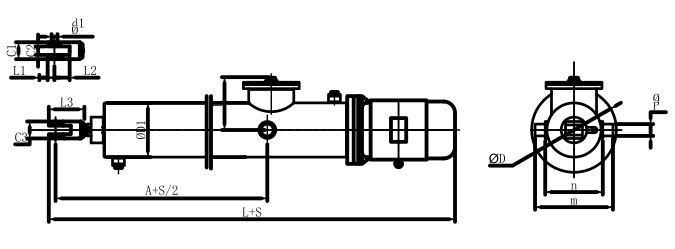

DYTZ型整体直式电液推杆

注：

1、图中S为推杆行程，行程优选系列：300/500/800/1000/1500/2000(mm)，

2、图中A+S值，用户可以自己确定。
