锥阀(蘑菇头)式电液动卸灰阀

概述

锥阀（蘑菇头）式电液动卸灰阀（单层、双向、三层）是一种适用性强的新型更新换代产品，广泛应用于冶金、矿山、电力、建材、化工等生产企业。它能够实现远程控制数字显示、行程控制信号显示或4-20mA微机控制。下面仅说明双层卸灰阀的有关技术参数，有关单层、三层的参考双层的即可。此外，气动、减速机驱动的卸灰阀本公司也可生产制造。

结构特点

电液动卸灰阀由于采用电液动式回转驱动器或电液推杆作动力源，故能够使卸灰阀体动作灵敏、运行平稳、行程控制准确，有效地缓冲冲击力，还具有可靠的过载保护能力，因此能确保安全可靠地工作。电液动式回转驱动器体积小，无泄漏，便于安装、调试与维护，在恶劣环境下不吸尘，不进水，内部不锈蚀，使用寿命长，克服以往人力和减速机作动力源时劳动强度高、工作环境差等缺点，同时也克服了气动力源的高噪音，易产生灰尘污染，电动推杆无过载保护的弊端，因此电液动卸灰阀是一种应用性强的新型更换代产品。电液动式回转驱动器或电液推杆带动转轴转动，从而劳动连杆旋转，以实现卸灰阀阀体的开启和关闭。当双层卸灰阀的上阀体开启一定时间，顺利卸实灰（料），并回转关闭阀体接触到位置开关，反馈电信弓下阀体打开卸灰（科），延迟一段时间待下阀体关闭后，重新开启双层卸灰阀的上阀体，如此循环往复动作，以达到既能充分卸尽灰（料），又能保证密封的要求。因此电液动双层卸灰阀是为烧结厂、球团厂使用的烧结机、环式冷却机（带式冷却机）、带式焙烧机等设备而设计的最佳产品。

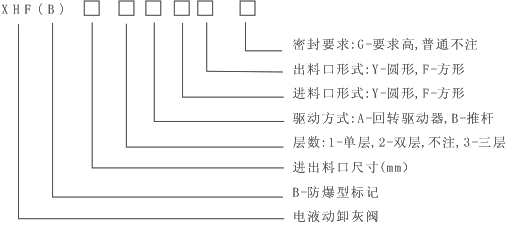

型号编制规则

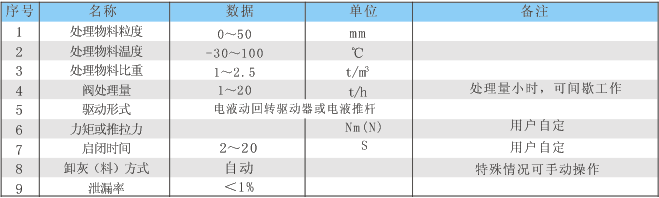

主要技术参数

电液动回转器驱动器驱动

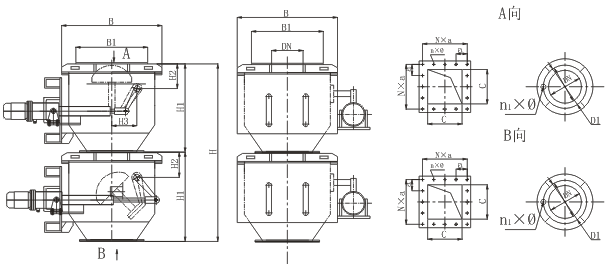

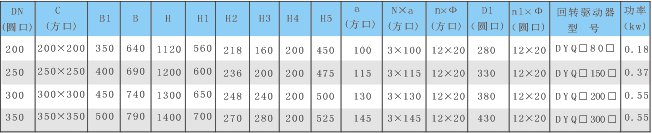

外形尺寸及技术参数表

电液推杆驱动

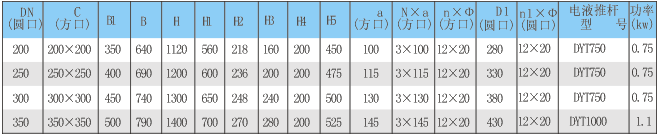

外形尺寸及技术参数表
